Restauration/Upgrade SCAR-H Next Gen (FDE) - Tokyo Marui (EBBR) - Septembre 2020

Dans cet article, je vais vous parler d'une réplique de légende : le SCAR-H Next Gen de Tokyo Marui.

Lorsque j'ai acheté cette réplique d'occasion, j'avais déjà en ma possession le Scar H GBBR de Cybergun produit par VFC (au passage cette réplique est géniale). J'adore le design du Scar et particulièrement le Scar H. Donc, lorsqu'un joueur de mon association m'a proposé de lui racheter son Scar H Tokyo Marui (même si celui-ci était HS) je n'ai pas hésité.

Le lot contenait :

• la réplique HS

• un modérateur de son

• 4 chargeurs mid-cap

• 1 chargeur Hi-cap

• pas de boite, pas de notice

Symptômes de la réplique : ne tire plus malgré une batterie neuve. Donc de prime abord, il s'agit probablement d'un soucis de connectique. Pas de soucis au niveau des cosses moteurs et le fusible est en bon état. Donc cela vient d'ailleurs et il va falloir ouvrir la bête.

Une fois la réplique démontée et la gearbox ouverte, il ne m'a pas fallu longtemps pour comprendre d'où venait le problème :

Une des lamelles du switch a littéralement été vaporisée. La poussière marron que l'on voit dans le switch est en fait les restes de la lamelle. Ce genre de chose arrive lorsque l'on utilise de forts voltages (11.1v en lipo par exemple) dans des répliques munies d'un switch mécanique sans protection électronique. Les arcs électriques successifs entre le chariot du switch et les lamelles finissent par les détruire. Et c'est d'autant plus vrai si l'on spam la détente comme un furieux !

La gearbox du Scar H Marui Next Gen est propriétaire. Comme celles des M4, G36 et AK de la même marque. Il m'était donc impossible de simplement remplacer le switch HS par un switch standard (un v2 par exemple). Il faut également savoir que le switch d'origine Marui vaut entre 24£ sans câblage et 48£ avec câblage* quand celui-ci est dispo sur les shops ! J'ai donc décidé de le réparer en cannibalisant un vieux switch que j'avais un stock. J'ai donc récupéré une lamelle et après avoir joué de la pince coupante, du dremel et du fer à souder, j'ai réussit à refaire un switch tout neuf :

*soit 27€ ou 55€ sans compter les frais de port et frais de douane !

Une fois la panne réparée, je me suis attaqué à la fiabilisation de la gearbox. Dans un premier temps, comme je stagnais à 255fps, j'ai remplacé le ressort par un ATM redécoupé à la taille (les ressorts next gen étant plus courts que les standards) pour augmenter un peu les FPS. J'ai également remplacé le cylindre par un cylindre d'upgrade et le canon par un Poséidon avec le joint adapté.

Petit aparté : pour ceux qui ne les connaissent pas, les canons Poseidon ont la particularité d'avoir une gorge interne à l'entrée et la sortie du canon. Cette gorge permet de créer un coussin d'air dans le canon autour de la bille et ainsi de limiter les frottements. Cela permet de ne pas perdre en vitesse. Par contre, il faut impérativement les utiliser avec les joint Hop Up de la même marque.

Malheureusement pour moi, les ressorts Marui Next Gen ne sont pas juste plus courts. Ils sont eux aussi spécifiques aux répliques Marui Next Gen. Et malgré les modifications apportées je n'ai pas gagné de fps. J'en ai même perdu un peu. Mais cela dit, la réplique fonctionne suite à la réparation du switch. C'est déjà ça !

Sur les conseils d'un membre de mon association, j'ai acheté des pièces d'upgrade afin de faire une bonne prépa. Tout provient du site Eagle6. Ce site référence les pièces d'origine et d'upgrade pour les répliques Tokyo Marui. Les prix pratiqués sont élevés mais ce site a souvent les pièces en stock. Très pratique pour réparer sa réplique Tokyo Marui. Attention : prévoir des frais de douane, en effet, nos copains les Grands Britons ne sont plus dans l'Union Européene.

• Tête de piston - FPS Softair

• Ressort M100 pour Next Generation Recoil Shock Series - Eagle6 Airsoft

• Tête de cylindre AERO (New Version 2) pour M4/HK416/HK417/SCAR Next Generation Recoil Shock Series - Laylax (Prometheus)

• Piston Hard pour SCAR Next Generation Recoil Shock Series - Laylax (Prometheus)

• Nozzle NEO pour TM M4/416/417/SCAR Next Generation Recoil Shock Series - Laylax (Prometheus)

• Perfect Tappet Plate (New Ver2) pour M4/HK416/HK417/SCAR Next Gen Recoil Shock Series - Laylax (Prometheus)

• Guide ressort pour AK/SCAR/G36 Next Generation Recoil Shock Series - Laylax (Prometheus)

• Cylindre Type D - Laylax (Prometheus)

J'en ai profité pour acheter également un bouton de crosse en alliage. Celui d'origine en plastique avait été cassé et l'ancien propriétaire avait tenté de le recoller à la cyano. La réparation tenait mais n'était pas fiable dans le temps.

• Bouton metal de crosse pour SCAR Next Generation Recoil Shock Series - Laylax (F-Factory)

J'ai également commandé un Moteur Hi-Torque - SHS sur un autre site pour compléter l'upgrade. Ré-ouverture de la gearbox pour l'installation des pièces d'upgrade :

Remontage de la réplique

Réplique remontée !

La photo ci-dessus a été prise avec le cache flamme de mon Scar H GBBR Cybergun. En effet, l'ancien propriétaire avait monté un modérateur de son type AAC - Big dragon (voir ci dessous). J'ai donc acheté la réplique sans le cache flamme spécifique du Scar H ni la rallonge de canon externe.

Je suis donc passé, une fois n'est pas coutume, par le site KYAirsoft pour commander un cache flamme ainsi que la rallonge de canon pour compléter ma réplique. Les deux pièces de la marque WE sont en acier et sont très bien usinées. On remarquera les proof marks sur la rallonge de canon.

Réplique remontée prête à aller sur le terrain !

Le passage chrony a dépassé toutes mes attentes ! Avec l'étanchéité au top, je suis à 315fps à la 0.25 (soit 1.15J environ) alors qu'il ny a qu'un M100 en interne ! A titre de comparaison, cela équivaut à un M110. Bref, une nouvelle fois, cela confirme que l'important n'est pas le ressort mais l'étanchéité.

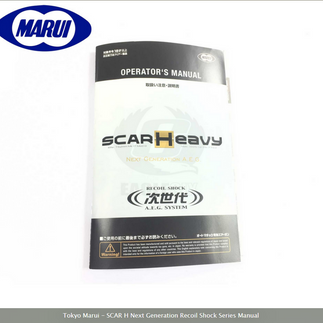

Après plusieurs parties, la fausse culasse a fini par céder. En effet, celle-ci était déjà très abimée suite à l'utilisation intensive du précédent propriétaire. Il a donc fallu que je commande les deux pièces nécessaire à la remise en état du système blowback. Une nouvelle fois, je commande sur Eagle6. J'en profite pour commander le manuel de la réplique.

La dernière modification effectuée sur cette réplique est la mise en place d'un mosfet afin de protéger le switch (pas envie de le flinguer à nouveau !). En effet, les batteries Lipo ont un fort courant d'appel et ont tendance à arquer. Même avec des 7.4V. J'ai pu le constater sur mon Famas par exemple. J'ai tout d'abord tenté de poser un Pico SSR3 de chez Gate :

Mais mon fer à souder de l'époque n'étant pas adapté, j'ai purement et simplement cramé le mosfet lors du soudage des fils sur la platine. Oups !

Je me suis donc tourné vers le Nano ASR de la même marque.

Il est moins miniaturisé, certes, mais étant débrochable il peut être utilisé dans plusieurs répliques (pour peu qu'on les câble de même façon) ce qui n'est pas le cas du Pico SSR3. Et j'ai également investi dans un nouveau fer à souder. Histoire de ne pas réitérer cette maladresse.

Donc démontage de la réplique pour modification complète du câblage. Mise en place des fils de commande sur le switch, et câblage du moteur en direct sur le mosfet. Je ferai probablement un article spécial sur les mosfet Gate.

Avec cette dernière modification, Le Scar H est redoutable :

• portée et précision au top

• réactivité au rendez-vous

• Switch protégé

Le recul, bien sûr, n'équivaut pas à celui d'un GBBR. Mais le mouvement de la fausse culasse couplé au choc de la masse mobile donne de très bonnes sensations. Les chargeurs Mid-cap peuvent être passés de 90cps à 30cps en 30 secondes (petit taquet à bouger à l’intérieur). Le passage des chargeurs en 30cps donne encore une autre dimension : la réplique ayant une fonction d'arrêt de tir en fin de chargeur. Il faudra donc enlever le chargeur, mettre un chargeur plein et actionner le bolt catch pour pouvoir tirer à nouveau.

Que ce soit le Scar H présenté ici ou même l'ensemble des répliques Next Gen de chez Tokyo Marui, ce sont d’excellentes répliques. Elles peuvent être jouables en sortie de boite ou upgradées pour les plus chevronnés. Malgré leur faible vélocité, elles sont précises et ont une excellente portée. Pour celui qui a le budget (parce que oui, la qualité Tokyo Marui ça coûte cher) et qui ne veut pas s’embêter à ouvrir sa réplique pour fiabiliser l'interne, les Next Gen sont pour lui.
